外加剂对再生透水混凝土性能和孔隙率的影响研究

申报人：熊明宇申报日期：2025-01-10

基本情况

所属批次:

2025年批次

项目名称:

外加剂对再生透水混凝土性能和孔隙率的影响研究学生申报

项目类型:

创新训练项目

所属学科门类:

工学

所属专业类:

土木类

项目来源名称:

学生来源于教师科研项目选题

项目归属学院:

项目期限:

一年期

项目简介:

本项目旨在研究再生透水混凝土外加剂对其性能和孔隙率的影响，推动绿色、可持续建筑材料的应用。透水混凝土具有良好的排水性能，广泛用于城市排水和地面硬化。采用再生骨料代替天然骨料可有效减少建筑废料和降低成本，但可能影响其强度和孔隙率。本研究探索不同外加剂对再生透水混凝土性能的改善作用，通过测试孔隙率、强度和抗冻性等指标，优化外加剂配方，提升材料的性能和耐久性，推动绿色建筑材料的创新，助力可持续发展。

负责人曾经参与科研的情况:

2023-2024学年赴中南大学交流学习，期间获得中南大学第十届结构设计竞赛一等奖

2024年大学生创新创业项目立项2项、已发表<一种三明治墙板的施工工艺》等受理实用新型专利3篇

指导教师承担科研课题情况:

邓雪莲老师，主持广西区中青年基础能力提升项目1项、参加国家重点研发计划课题1项

指导教师对本项目的支持情况:

指导老师积极参与本项目研究，对项目研究方向进行多次指导，肯定了本项目研究的意义与价值，对团队成员进行了实验操作的指导。为项目能更好地研究提供了巨大的帮助。

项目级别:

国家级

项目成员

序号	学生	所属学院	专业	年级	项目中的分工	成员类型
1	熊明宇	土木工程学院	土木工程	2022	项目负责人	第一主持人
2	姚华业	土木工程学院	建筑学	2022	数据统计	成员
3	郭宇鹏	土木工程学院	建筑学	2022	产品负责人	成员
4	严辉	土木工程学院	土木工程	2024	实验员	成员
5	荣恒	土木工程学院	土木工程	2022	实验员	成员

指导教师

序号	教师姓名	所属学院	是否企业导师	教师类型
1	邓雪莲	土木工程学院	否	第一指导教师

立项依据

研究目的:

随着城市化进程加速，城市面临着许多新挑战，其中雨水排放和城市热岛效应尤为突出。为了解决这些问题，开发绿色环保、可持续的建筑材料成为现代建筑行业的迫切课题。透水混凝土作为一种能够有效改善雨水排放、降低城市热岛效应的创新材料，近年来受到越来越多的关注。

透水混凝土是一种具有高孔隙率和较强透水性的材料，能够让雨水渗透到地下，缓解城市水涝、减少水资源浪费，并改善雨水排放问题。此外，透水混凝土的高孔隙率使其具有较低的地面温度，有助于缓解城市热岛效应。

然而，透水混凝土的应用仍面临技术瓶颈，主要问题包括强度较低和孔隙率控制困难。限制了在高强度负荷或车辆通行场合的应用。孔隙率的控制也十分复杂，过高的孔隙率会影响混凝土的稳定性和耐久性，过低则会降低透水性能。

再生骨料的引入为透水混凝土的改性提供了可行的途径。再生骨料来源于建筑废料，能够实现建筑废弃物的循环利用，符合绿色环保和可持续发展的要求。研究表明，再生骨料的使用在一定程度上改善透水混凝土的抗压强度和耐久性。

同时，外加剂的使用也是提升透水混凝土性能的重要方法。近年来，研究者通过添加高效减水剂、流动性改善剂、抗冻剂等外加剂，优化了透水混凝土的工作性、强度和耐久性。高效减水剂可以在不影响强度的情况下提高混凝土的流动性，改善混凝土的均匀性，减少孔隙的不规则分布。

本研究旨在通过对不同外加剂对再生透水混凝土性能的影响进行系统研究，重点分析外加剂对孔隙率、强度、抗冻性等关键性能指标的作用，寻找最佳的外加剂配方，以提高再生透水混凝土的使用性能和耐久性。研究结果不仅为绿色建筑材料的创新提供理论依据，也为推动建筑行业的可持续发展、减少资源浪费、提升环境保护水平具有重要意义。

研究内容:

1.材料准备

1.1再生骨料的选择与处理

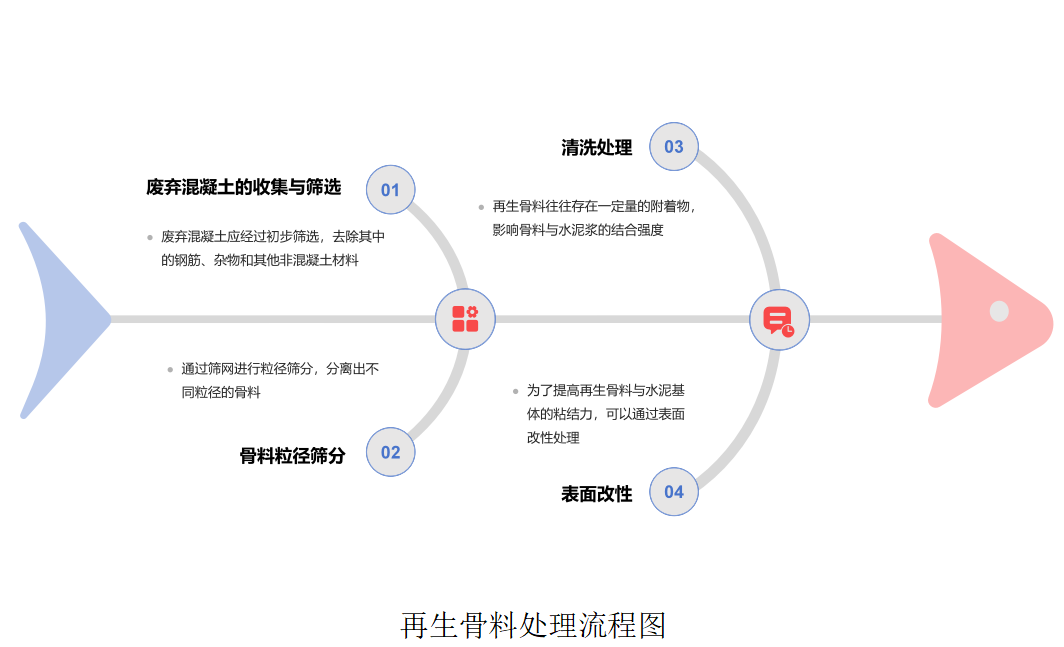

在透水混凝土的研究中，选择废弃混凝土作为再生骨料是一个常见的做法。

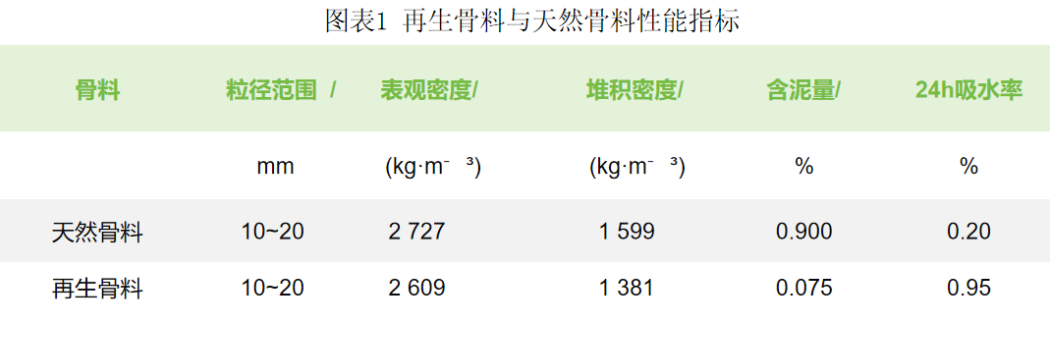

再生骨料能够有效减少建筑垃圾的堆积，符合可持续发展原则，但其性能可能与天然骨料相比存在差异，因此在处理完再生骨料之后对再生骨料和天然骨料的性能做了分析，郭磊等人研究结果显示，其吸水率高于天然粗骨料，表观密度与堆积密度均较低，其材料性能符合规范要求，其主要物理性能见图表1。

1.2外加剂的选择与应用

外加剂的使用能够改善透水混凝土的工作性、力学性能和耐久性，尤其是在使用再生骨料时，外加剂的选择尤为关键。

①　流态化剂：透水混凝土通常具有较高的水胶比，因此需要使用流态化剂来改善其流动性。

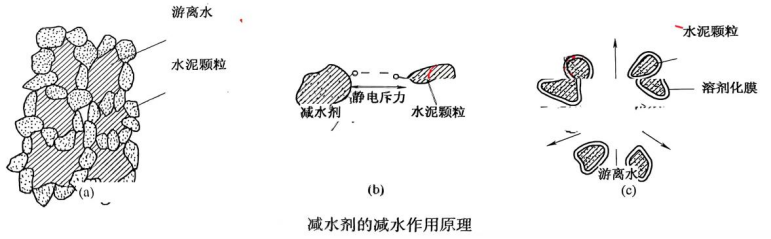

②　减水剂：减水剂可以在不增加水泥用量的情况下，减少水泥的用水量，保证混凝土的工作性和强度。

③　引气剂：透水混凝土的耐冻性要求较高，而引气剂能够引入微小气泡，增强混凝土的抗冻性能。此外，气泡还能帮助改善混凝土的孔隙结构，提高其透水性。

④　膨胀剂：膨胀剂在混凝土中能够引发膨胀反应，抵消部分由于水分蒸发导致的收缩，从而减少混凝土的裂缝产生，增强其耐久性和稳定性。

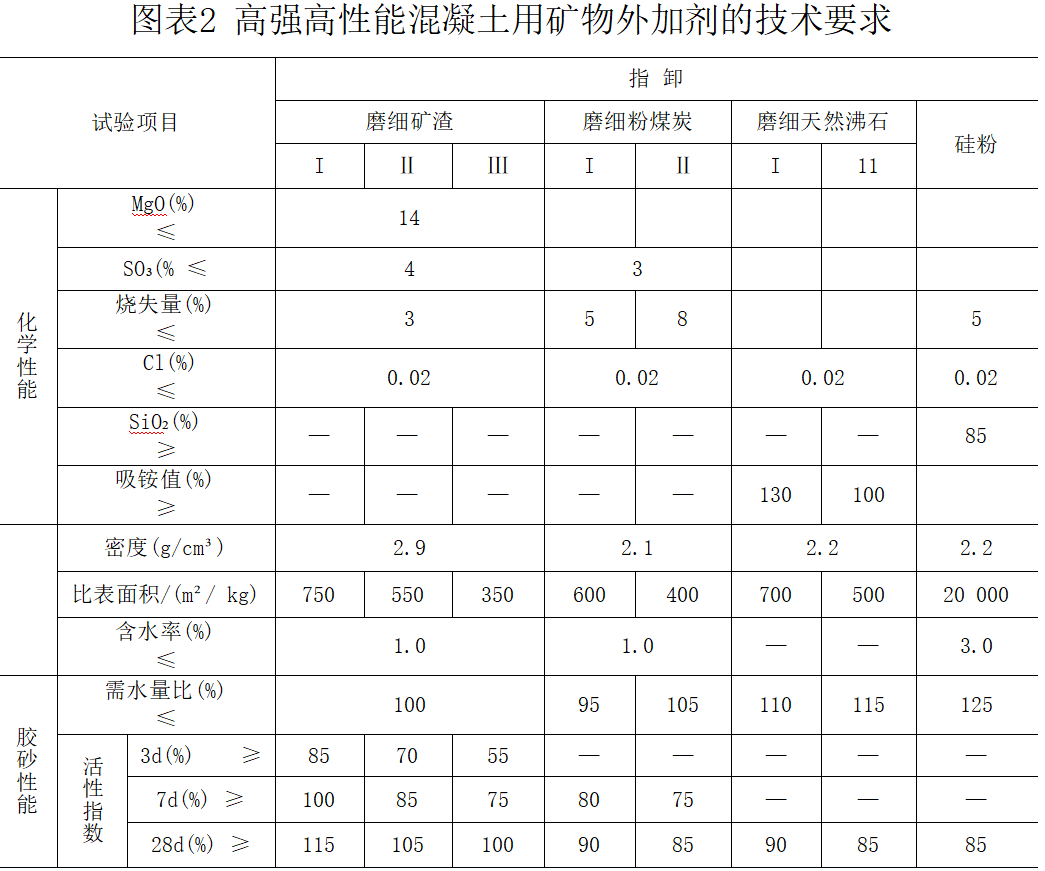

⑤　矿物外加剂：指以氧化硅、氧化铝和其他有效矿物为主要成分，在混凝土中可代替部分水泥、改善混凝土综合性能，且掺量一般不小于百分之五的具有火山灰活性或潜在水硬性的粉体材料。

2.确定计算配合比

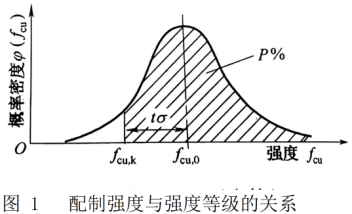

①计算混凝土配制强度为保证拌制的混凝土强度达到混凝土设计强度等级 fcu,k则混凝土配制强度与强度等级的关系如图1所示，即：

式中 fcu,o——混凝土配制强度,MPa;

fcu,k——混凝土设计强度等级值,MPa;

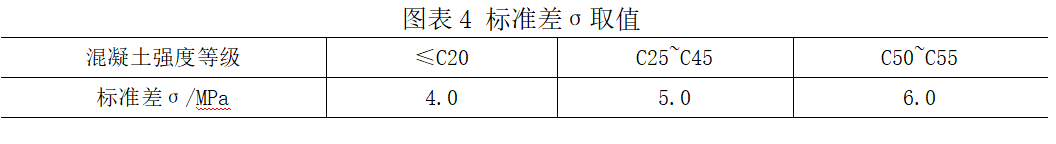

σ——混凝土强度标准差，MPa；

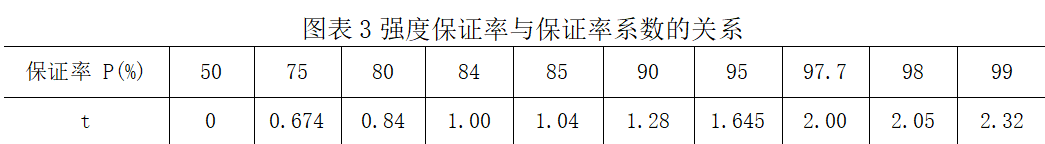

t —— 强度保证率系数，它与强度保证率的关系见图表3

当混凝土设计强度等级小于C60时，强度保证率应为 95%,配制强度按式(2-1)计算

当混凝土设计强度等级不小于C60时，配制强度按公式(2-2)计算：

②计算水胶比当混凝土强度等级小于 C60时，水胶比按鲍罗米公式(2-3)计算：

式中 W/B——混凝土水胶比；

fb——胶凝材料28d胶砂抗压强度，可取实测值，也可按公式(3.26)计算；

αₐ、αb——对于碎石，分别取0.53和0.20；对于卵石取0.49和0.13

（2）)确定单位用水量和外加剂用量当水胶比为0.40~0.80时，根据混凝土拌合物的坍落度或维勃稠度的预期值、粗骨料的品种和最大粒径，选取单位用水量的初始值当混凝土水胶比小于0.40时，可通过试验确定。

每立方米混凝土中外加剂用量，按公式(2-4)计算：

式中 ——混凝土中减水剂用量, kg/m³;

——混凝土中胶凝材料用量, kg/m³;

βₐ——外加剂掺量(占水泥质量的百分数，%)，应经混凝土试验确定。

(3)确定胶凝材料、矿物掺合料和水泥用量

根据用水量(kg/m³)和水胶比(B/W),按公式(2-5)计算胶凝材料用量

胶凝材料用量为矿物掺合料用量(kg/m³)和水泥用量之和：

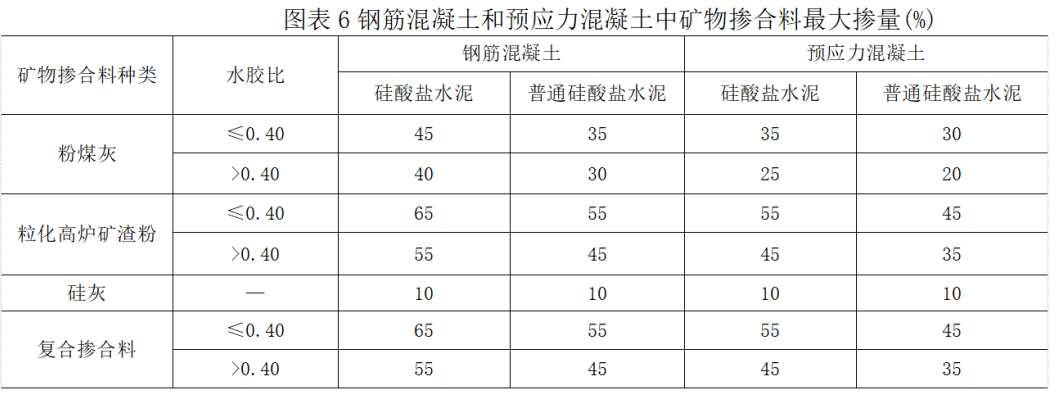

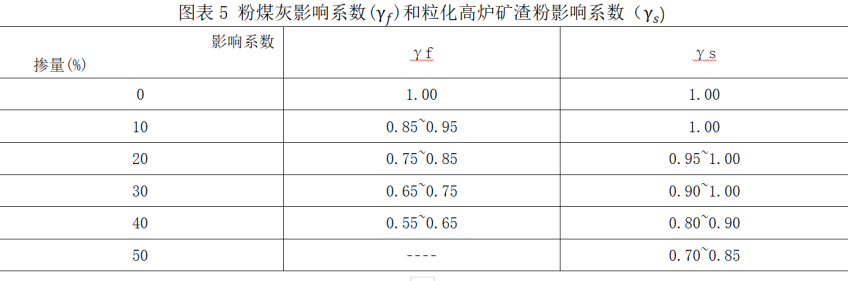

式中 ——矿物掺合料掺量(占胶凝材料质量的百分数，%)，应经混凝土试验确定，但其最大掺量应符合表6的规定。

将计算出的胶凝材料用量和规定的满足混凝土耐久性性能要求的最小胶凝材料用量比较，确定两者中的最大值为胶凝材料用量计算值。

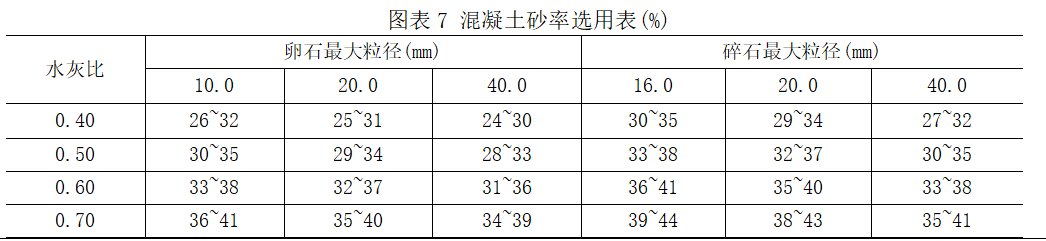

(4)选择合理砂率为使混凝土拌合物具有良好的和易性，混凝土中砂子颗粒的堆积体积宜略大于石子颗粒堆积体的空隙率，以填充并拨开石子颗粒，使石子颗粒不相互接触。现行《普通混凝土配合比设计规程》规定：

注：摘自现行行标《普通混凝土配合比设计规程》(JGJ 55——2011)；

(5)确定粗、细骨料用量常用的确定方法有质量法和体积法。

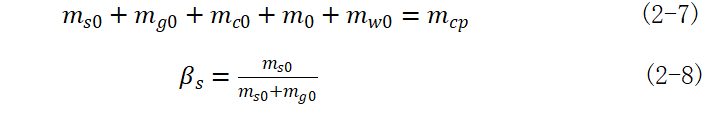

①采用质量法计算时，由公式(2-7)和公式(2-8)，计算粗、细骨料用量：

式中 ——砂率,%;

——每立方米混凝土拌合物的假定质量(kg),可取2 350~2450kg/m³;

——每立方米混凝土拌合物中细骨料用量，kg/m³；

——每立方米混凝土拌合物中粗骨料用量， kg/m³。

②采用体积法计算时，由公式(2-8)和公式(2-9)，计算粗、细骨料用量：

式中 ,——水泥和水的密度,水泥密度可实测或取3100 kg/m³,水的密度为1000 kg/m³;

，，——粗、细骨料和矿物掺合料的密度(kg/m³)，按相关现行标准测定。

α——混凝土拌合物中含气量(%)，在不使用引气剂或引气型外加剂时，α可取1。

通过上述计算步骤，确定了1 m³混凝土拌合物中水泥、矿物掺合料、水和粗、细骨料用量(kg/m³),即计算配合比，可表示为 summernote-img

3.性能及孔隙率分析

3.1 孔隙率

水浸法（排水法）：该方法通过测量材料的体积变化来推算孔隙率。

称量干燥试样的质量（）。

将试样浸泡在水中，确保完全饱和后，称量湿试样的质量（）。

计算孔隙体积

：

其中，为孔隙体积，为水的密度。

计算孔隙率：

其中，为试样的总体积。

3.2 透水性测试

测量方法主要有常规渗透试验法和实验室渗透测试法。

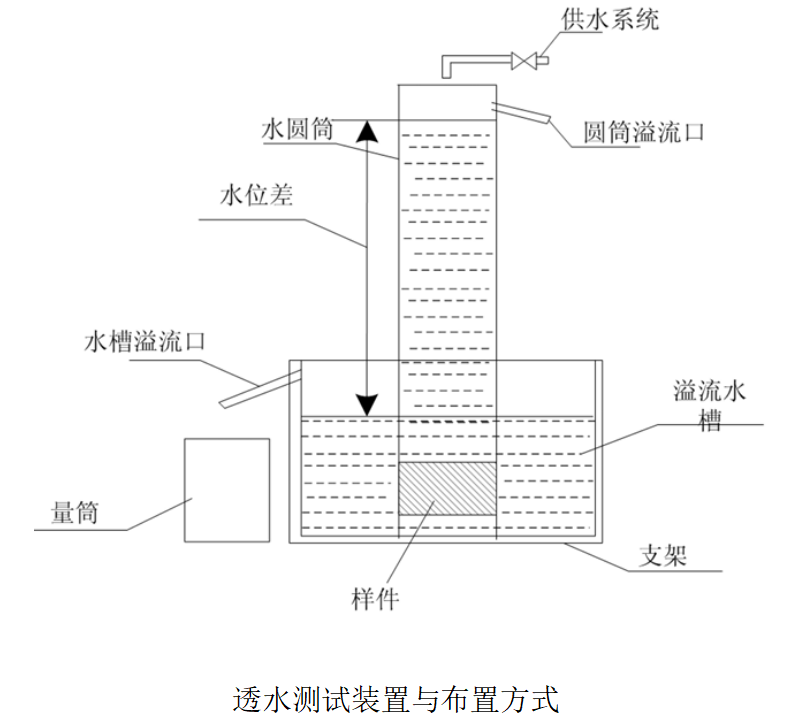

计算透水系数：透水系数的计算依赖于测试过程中测得的流量、试样的截面积、渗透时间等参数。根据不同的试验方法，透水系数计算公式略有不同。例如，恒水头法中透水系数的计算公式为：

其中，k为渗透系数，Q为渗透的水量，L为试样的长度，A为试样的截面积，为水头的变化。

3.3 耐久性研究

3.3.1抗冻性测试

为了全面评估混凝土在冻融循环过程中的性能变化，常采用以下几个主要指标：

①　质量损失率

质量损失率是反映混凝土抗冻性能的直接指标，计算公式如下：

②　抗压强度变化

抗压强度的损失反映了冻融作用对混凝土结构的破坏程度。试件冻融后的抗压强度变化通常用百分比表示，计算公式如下：

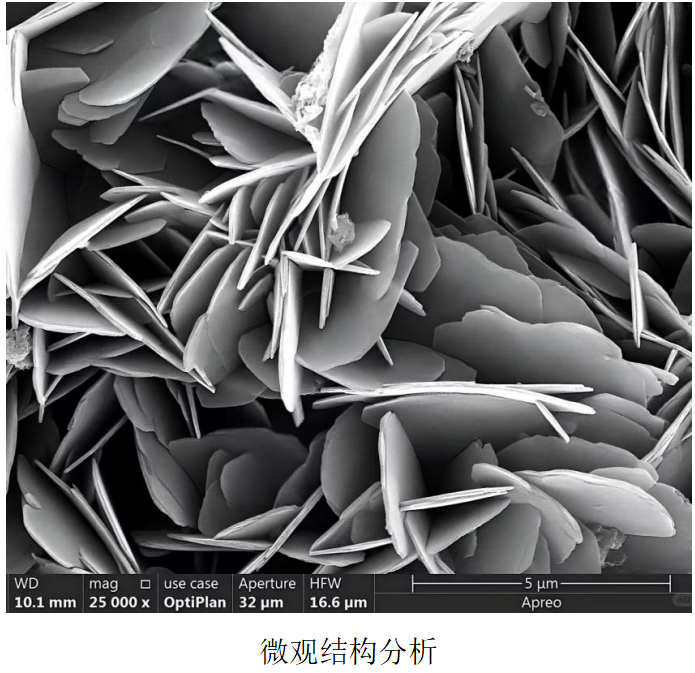

3.3.2 微观结构分析

①　扫描电子显微镜（SEM）

扫描电子显微镜（SEM）可以提供高分辨率的图像，用于观察冻融前后混凝土表面和内部微结构的变化。在冻融循环过程中，水分的冻胀作用会导致混凝土内部微裂缝的产生，而外加剂可能通过改善水泥基材料的孔隙结构来减缓这种裂缝扩展。SEM分析有助于观察：冻融后混凝土表面和内部的裂缝及孔隙变化。外加剂是否改善了孔隙率和界面过渡区的粘结性能。

②　X射线衍射（XRD）

X射线衍射（XRD）主要用于分析混凝土中水泥水化产物的相组成及其变化。冻融循环可能影响水泥的水化进程，特别是对水泥石和水泥基材料的微观结构有重要影响。通过XRD可以分析：水泥中主要矿物相（如水化硅酸盐、石膏等）在冻融作用下的变化。外加剂对水泥水化反应的促进作用，以及其对水泥相组成的影响。

3.3.3抗渗性测试

浸泡法（静态渗透试验）

将混凝土试件垂直放置在水池中。通过底部或侧面施加一定的水压。常用的水压通常是根据试件的用途和设计要求来确定。

注水法（动态渗透试验）

将混凝土试件放置在渗透测试台上，并通过管道连接水源。向试件施加一定的水压，观察水流的渗透路径。

国、内外研究现状和发展动态:

透水混凝土作为一种新型材料，具有良好的透水性能，能够有效解决城市雨水排放问题，因此备受关注。根据透水混凝土在城市建设、环境保护等领域的作用及市场需求情况，国内外市场规模呈现出增长趋势。其在未来城市项目具有良好的市场前景和技术基础，具备较高的可行性和发展潜力。

1.国外研究现状：

Cosic等人研究了不同类型和粒径的骨料对透水混凝土性能的影响，旨在评估骨料特性对透水混凝土的孔隙结构及力学性能的贡献，以优化透水混凝土的应用性能。结果表明，骨料的种类对连通孔的影响显著大于粒径的影响。此外，在粗骨料中，较细骨料比例的增加能够提高透水混凝土的密度和抗折强度，但对抗压强度和动态弹性模量的影响则不显著。

Omkar Deo及Narayanan Neithalath针对不同孔隙率条件下透水混凝土的应力-应变关系进行了系统研究，发现随着孔隙率的增加，透水混凝土的峰值应力显著下降；相较于高水泥用量，低水泥用量的样本在达到峰值应力时所对应的应变较小。此外，随着孔隙率的降低，抗压能量吸收显著减少，在相同强度条件下，低水泥用量样本的能量吸收值减少了25%。基于实验数据，作者提出了强度与孔隙率之间的关系模型，具体为fc=98.32*e-9.11，为理解透水混凝土的力学特性提供了重要的数学描述。

X.Kuang等人基于图像处理获得的孔隙参数与基于质量计算的结果在拟合时呈现45度角关系，提出了有效孔和连通孔之间的关系式为 e=0.0642(Ф,)1.7929，在孔径分布分析中，研究区分了基于孔数和基于孔面积的两种方法，发现基于孔数的结果受分辨率影响较大，而基于孔面积的结果受分辨率影响较小。此外，连通孔的比表面积与总孔的比表面积之间存在关系(SSA),e= 1.128(SSA)t，而总比表面积与平均孔径的关系可表示为(SSA)。775.49·(中)1.76(dson)-0.7577研究还指出，孔隙的曲折度范围在2.9到5.9之间，当平均孔径中<17.4% 时，曲折度随着平均孔径的增加而增加;而当中>17.4% 时，曲折度则随平均孔径的增加而下降。

2.国内研究现状：

中国的一些科研院所和大学在透水混凝土领域也进行了一些研究工作，包括材料性能改进、施工工艺优化、应用技术创新等方面。他们通过调整混凝土配合比、改进孔隙结构设计等方式，提高了透水混凝土的透水性能和强度指标。工程应用：在工程应用方面，国内一些城市也开始尝试使用透水混凝土来解决城市雨洪问题。一些城市道路、广场和小区等场所开始采用透水混凝土铺装，以减少地表径流和水体污染，改善城市生态环境。

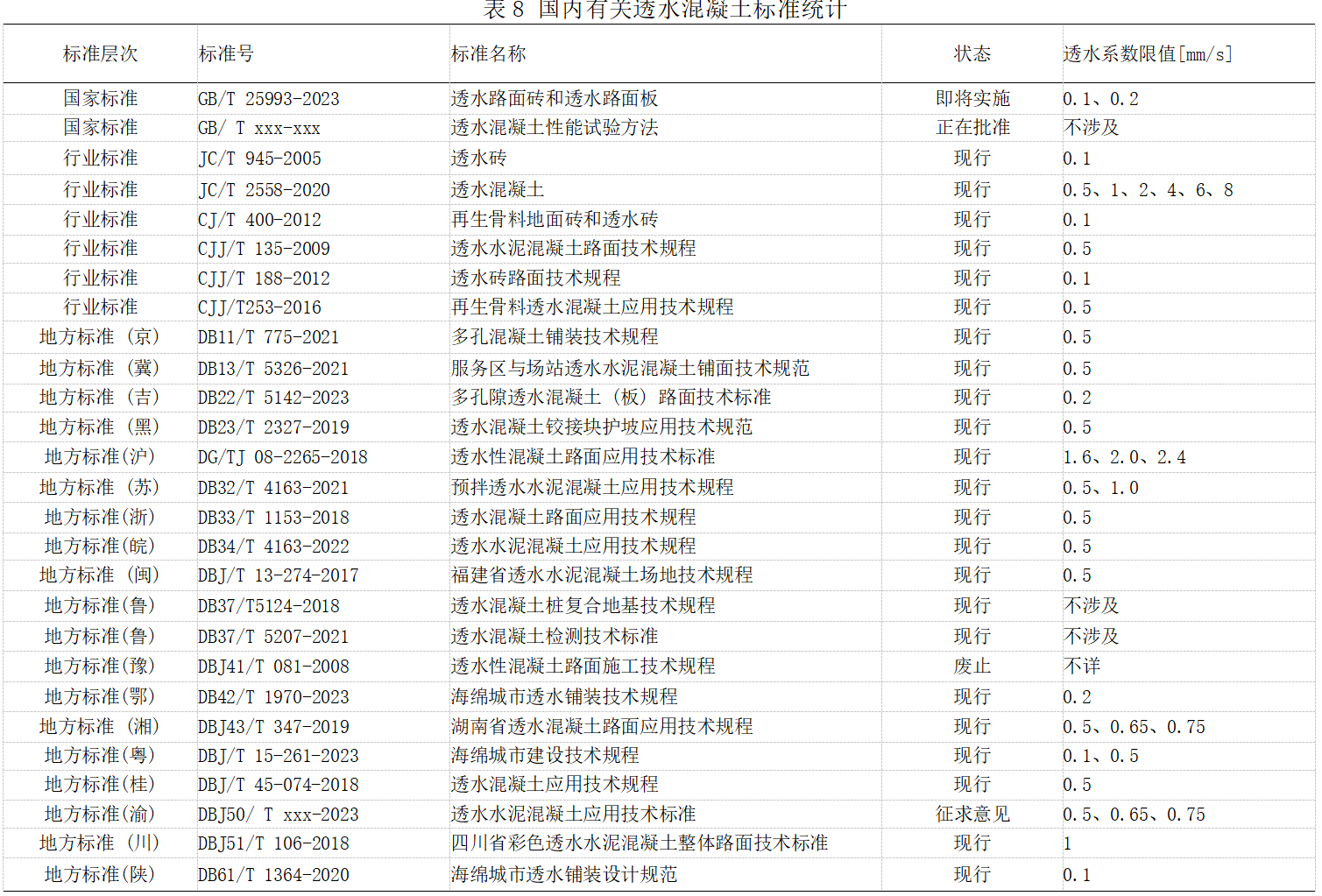

表8列出了我国有关透水混凝土制定的行业标准及技术规范。

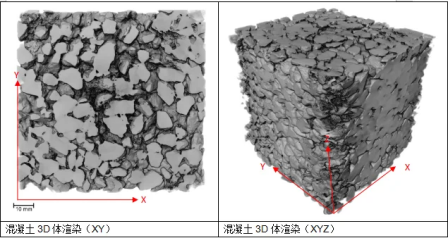

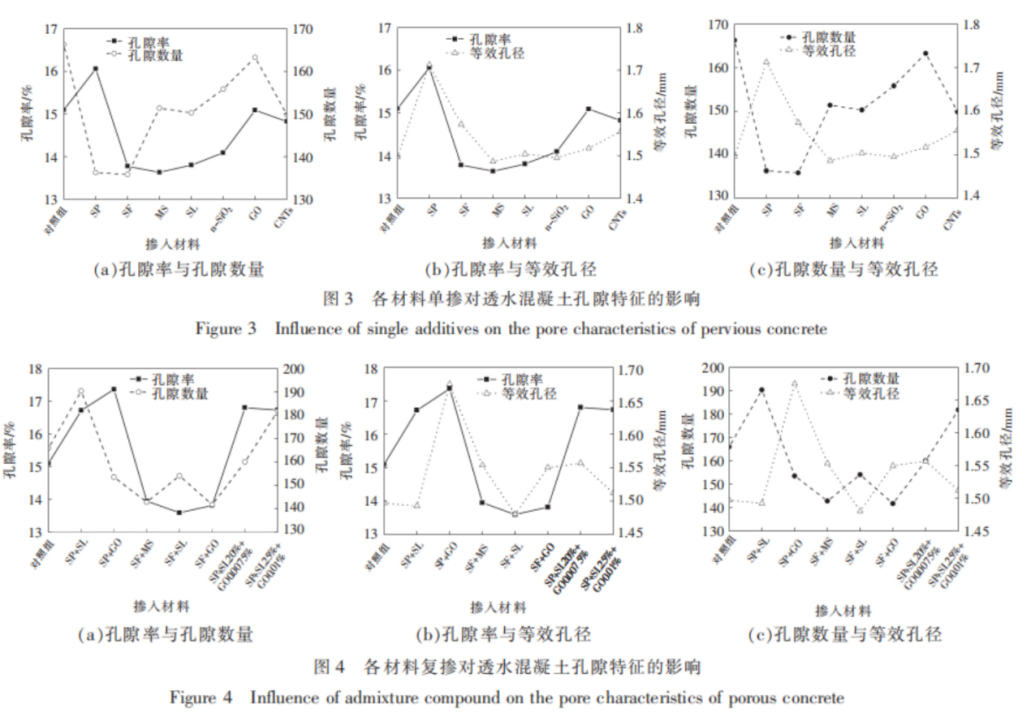

张毅,封仁博,侯芸,等人研究外加剂及掺合料对透水混凝土强度与抗剥落性能的影响，基于试验结果得到适用于透水混凝土抗剥落性能的评价指标；再采用工业 CT 扫描技术分析透水混凝土的孔隙特征，探究孔隙特征与强度、抗剥落性能的关系，以期为高性能透水混凝土的制备提供参考。由图 3 和图 4 可知，掺不同材料的透水混凝土试件孔隙率有显著差异，其中，掺减水剂的试件孔隙率明显较大，掺矿物掺合料的试件孔隙率明显相对较小，而掺纳米材料的试件孔隙率与对照组相差不大，这主要与不同材料的改性机理有关。

牛志刚等人在新型再生透水混凝土抗暴雨内涝设计方法研究中，通过透水系数，建立了孔隙率与暴雨等级之间的定量关系，科学准确地确定了针对不同暴雨等级，孔隙率合理的取值范围; 针对暴雨、大暴雨及特大暴雨最低排水要求的透水系数 0． 5 ～ 0． 93 mm /s，选取的新型再生透水混凝土最佳孔隙率范围分别为 0． 09% ～ 0． 1% 、0． 1% ～ 0． 11% 及 0． 1% ～ 0． 2% ，经暴雨模拟试验验证，不同等级暴雨作用下均可达到抗暴雨内涝的效果。

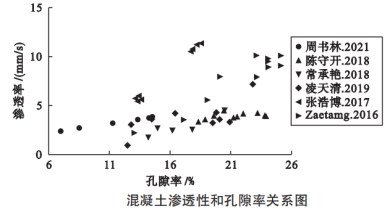

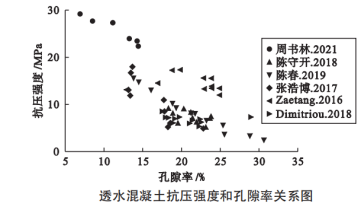

下列两个图表分别为抗压强度、渗透率与孔隙率的关系：

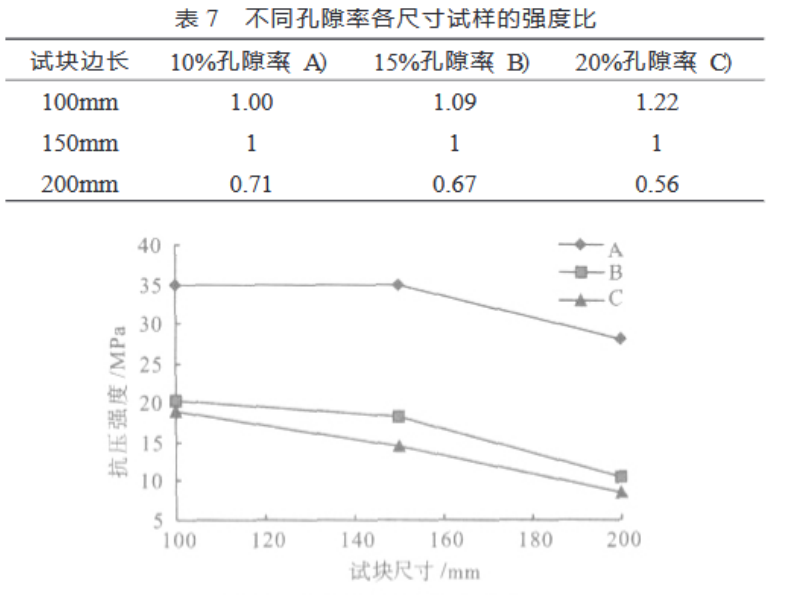

曾伟、石云兴等人探讨透水混凝土的尺寸效应，特别是在不同孔隙率和尺寸条件下，透水混凝土强度之间的相关关系。通过实验研究，系统分析了不同孔隙率下透水混凝土的强度表现，具体考察了孔隙率为10%、15%和20%时，不同尺寸样本的抗压强度比值。研究结果表明，在相同孔隙率条件下，透水混凝土的强度与其尺寸之间存在显著的相关性。县体而言，在孔隙率为10%时，强度比值为 foo/fo=1.00和龙o0/f0= 0.71;在孔隙率为15%时，强度比值为 foo/fo=1.09和 fo/fo=0.67;而在孔隙率为20%时，强度比值为 fo/fo=1.22 和龙o0/fo=0.56。此外，普通混凝土的强度比值为 fso/foo = 0.95 和大o/龙o0 = 1.05。这些结果为透水混凝土的设计与应用提供了重要的理论依据。

总的来说，国内外在透水混凝土研究和应用方面都取得了一定进展，得出了不同类型透水混凝土的抗压强度表现也不同，比较不同透水混凝土配方在渗透性能、耐久性上的差异，得出最佳设计方案。通过优化混凝土配方设计等，提高了各项性能。但与传统混凝土相比，透水混凝土在材料性能、施工技术和工程应用等方面仍然存在一些挑战和局限性。未来将以提高透水混凝土的强度性能、优化渗透控制技术等为主要研究方向。伴随着城市化进程的加速和环境保护意识的提高，透水混凝土有望在更广泛的领域得到应用，并取得进一步的发展和完善。

创新点与项目特色:

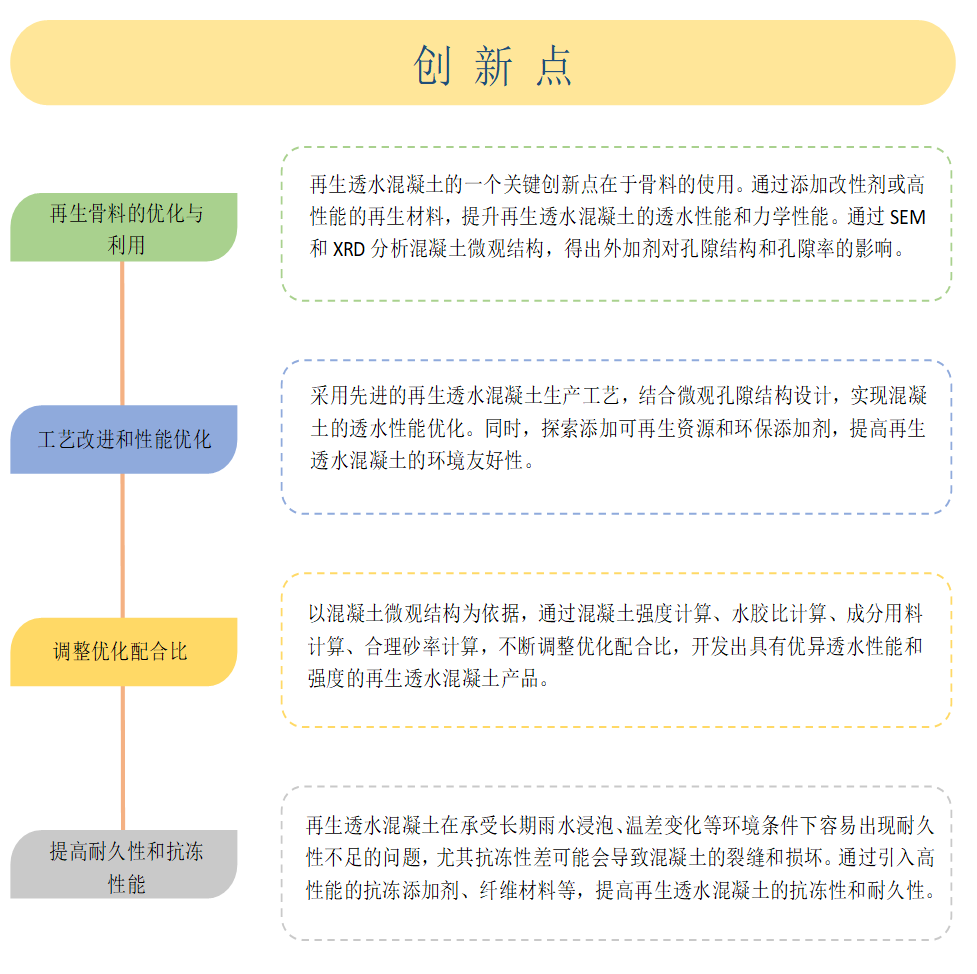

summernote-img

技术路线、拟解决的问题及预期成果:

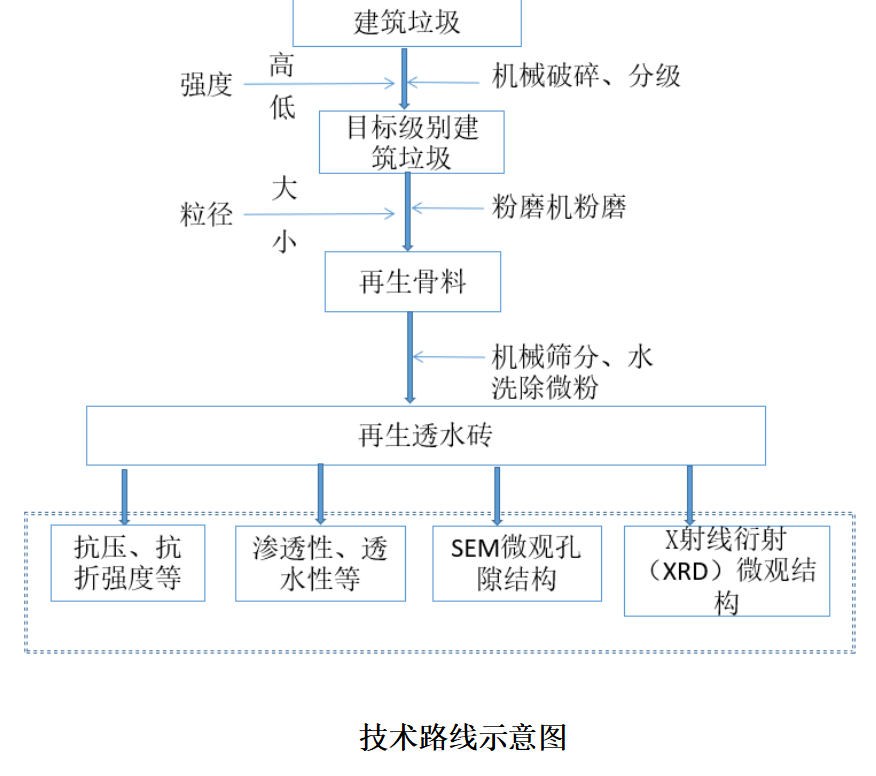

1.技术线路：

①.查阅相关参考文献，学习相关知识，熟悉相关内容

②.在实验室熟悉实验仪器，了解并掌握相关操作

③.按照研究计划进行相关实验，获取实验数据

④.对实验数据进行分析及处理，获得相关结果和关系

⑤.撰写论文并得出结论

2.拟解决的问题：

①　透水混凝土孔隙被杂物、沉积物和污染物堵塞问题

②　透水混凝土在高负荷和频繁使用场所的耐久性问题

③　解决透水混凝土因为孔隙率高，耐久性低所引起的强度问题

④　解决因孔隙不连通而影响再生透水混凝土透水性的问题。

⑤　通过外加剂调节混凝土的孔隙率结构，使其在满足透水性能的同时，确保足够的力学性能和抗冻性等

3.预期成果：

①　使用外加剂后可以减少使用环境对透水混凝土的影响，增强其环境适应能力。

②　可优化孔隙结构，使内部孔隙大小相对更均匀，大大增强连通性和透水性。

③　使混凝土孔隙结构更加合理，能为冰晶膨胀提供一定缓冲空间，增强抗冻融性能。

④　可以做到低成本且全面得提升再生透水混凝土的各项性能，使其更加适合现代化城市的绿色可持续发展。

⑤　在指导老师和项目负责人的带领下项目成员能发表论文以及申请专利。

项目研究进度安排:

2024年12月-4月：做好项目预立项，组织项目成员开会，安排每位成员都熟悉项目，大致了解再生透水混凝土。

2025年5月-6月：组织项目成员开会，负责人安排每位同学的具体任务，学习与本项目相关的知识，查找相关文献，制定实验方案以及实验计划。

2025年7月-8月：按照实验方案以及项目需求采购实验原料，项目成员熟悉实验室器材、实验规范以及熟练掌握实验操作，开始初步的实验工作。

2025年9月-12月：进行系统性的实验，整理实验数据，分析处理实验数据，总结实验过程中存在的问题并寻找解决方案以确保实验结果的准确性，得出实验结论，初步撰写论文。

2026年1月-2月：对已有的实验结果进行分析与总结，继续查阅文献学习相关内容并把学习到的知识与我们的实验结果对比分析，做到对项目全方位的完善。

2026年3月-4月：对整个项目做出归纳和总结，撰写论文并发表，完成结题报告并做好相关的结题工作。

已有基础:

与本项目有关的研究积累和已取得的成绩:

1.与本项目有关的研究积累和已取得的成绩

（1）已经对建筑垃圾骨料进行了前期的清洗和筛分，测试了吸水率、表观密度和压碎指标、已制备透水混凝土试块，初步分析其性能与孔隙率。

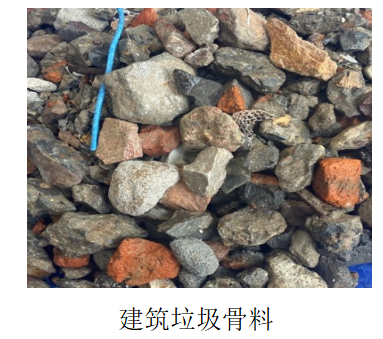

建筑垃圾再生骨料是由苏州嘉诺环境工程有限公司常州项目实际生产，粒径为5～31.5mm，自然级配，如图2.1所示，主要由红砖和混凝土的结合物组成。由下图可以看出初期的再生骨料中含有的杂物并不能完全去除，存在部分木屑、塑料、磁瓦碎片等杂物，是吸水率增加的原因。

（2）压碎指标试验

试验具体步骤如下：

试验仪器设备分别有：一根直径为圆钢5cm，长度大约40cm；成套的方孔筛（孔径为2.36mm、9.5mm、19mm）；一支毛刷；量筒一个；万能试验机（量程1000KN）；称量大小为10kg的电子称，精度为1g；压碎指标仪一套。

1、将一定量的砂浆和建筑垃圾骨料进行分割和筛选，得到3个9.5~19mm的建筑垃圾再生骨料样品，并手工去除针片状再生骨料。保证每个样品的重量约为3公斤。

2、与天然骨料相比，再生骨料的体积稍大，用一个量筒来装载可以装入压碎指标仪器的骨料。并依次称量记录量筒内骨料的质量G1，在钢筋上分四次颠簸实骨料装入仪器中。

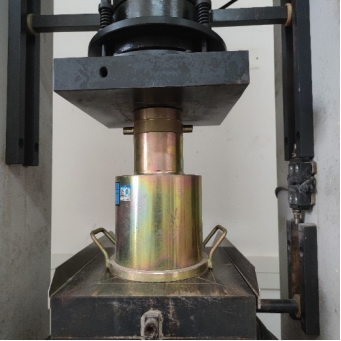

3、把分批次装好再生骨料的压碎指标仪器放在万能试验机的中心，并通过设置电脑参数，使其以1kN/s的速度加到200kN，在五秒后点击结束按钮。然后将已经被压碎的粗骨料导入套筛中，并放在摇筛机上筛两分钟，称量并记录留在筛子上的粗骨料的质量G2如图2.3所示。

压碎指标值的计算方式如下：

式中：Q—压碎指标（%）；

G1—原始试样质量（g）；

G2—筛后剩余的质量（g）。

（3）吸水率试验

试验仪器设备分别包括：

一个孔径为4.75毫米的方孔筛；一个温度控制在105±5℃的干燥箱；毛巾、刷子、盛水容器等；以及最大量程为5kg、精度为1g的电子称，

试验步骤按如下：

1、取一定量的原始骨料，依次划分好三组再生骨料，再用筛盘筛分小于4.75mm的粗骨料，每组大约3kg，用于备用。

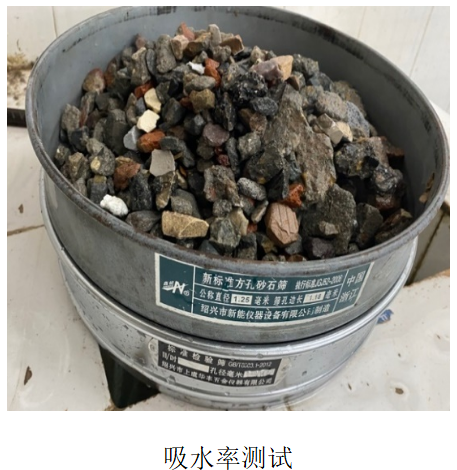

2、分别把分好份的再生骨料放入盛水容器中，要求骨料试样最高点低于盛水容器中的水面5mm以上，然后再浸泡24h，排尽容器中的水，将试样倒入孔径大小为2.36mm的方孔筛中，用一条毛巾抹干再生粗骨料表面的水，最后称出吸水饱和再生骨料质量G1；如图2.4所示，

3、把吸水饱和的粗骨料试样放进烘干箱中，使其内部的水分蒸发并烘干至恒重，关闭烘干箱，静置24h到室温后，称出烘干粗骨料试样质量G2。

吸水率的计算方式如下：

其中：W为吸水率；

G1代表原始粗骨料吸水饱和面干的重量（g）；

G2为烘干质量（g）。

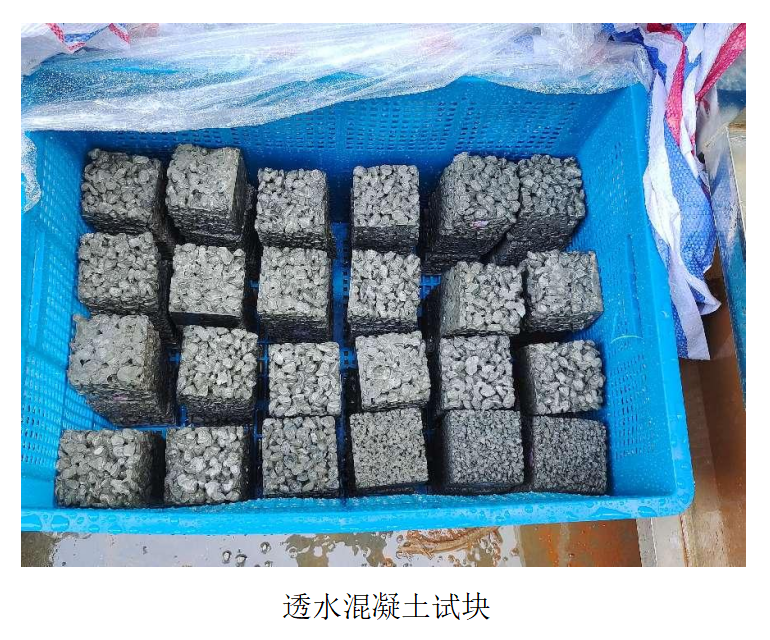

（4）透水混凝土试块制备

该组成员已开过组会，了解项目及制作试块实验步骤，已做出了透水混凝土试块进行初步分析，从实验结果思考实验过程那些地方做到不好，为什么会出现此问题，并思考如何改正。

①　项目负责人为土木工程专业大三学生，大一学年土木工程智育成绩专业第一，大二学年赴中南大学交流学习，曾获得全国大学生数学竞赛挑战赛优秀奖、中南大学第十届结构设计竞赛一等奖、桂林理工大学BIM校园赛一等奖、桂林理工大学“新生杯”数学竞赛三等奖，阅读过众多项目相关方向的文献，对该项目有充分的了解，具有扎实的专业基础、很强的动手能力和良好的团队协作能力。

②　项目成员大多都有中南大学、华南理工大学交流学习经历，获得深圳大学第十二届建造文化节一等奖，珠海市首届“百千万工程”乡村设计类竞赛三等奖，全国大学生BIM毕业设计创新大赛桂林理工大学校园赛一等奖，都具有良好的专业能力，并且踏实能干不怕吃苦。

③　指导老师邓雪莲老师经验丰富，对再生透水混凝土项目熟悉，能为本项目提供很多具有前瞻性的建议，并且该项目为指导老师邓雪莲老师主持在研项目的一部分内容，目前已开展了相关的研究工作，为本项目的实施提供了一些有利条件。

已具备的条件，尚缺少的条件及解决方法:

申请者所在单位拥有广西绿色建材与建筑工业化重点实验室、广西岩土力学与工程重点实验室、广西高校区域性土木工程灾害防治重点实验室，建有以科研为中心的结构工程研究中心，具有必要的试验场地和采集、测试、分析实验装置，结构工程研究中心可满足项目试验要求，另有仿真实验室的多台高性能工作站可以满足数值计算。

经费预算

开支科目	预算经费（元）	主要用途	阶段下达经费计划（元）
开支科目	预算经费（元）	主要用途	前半阶段	后半阶段
预算经费总额	10000.00	无	2500.00	7500.00
1. 业务费	6000.00	项目消耗性费用和购置低值易耗品的费用	500.00	5500.00
（1）计算、分析、测试费	500.00	砌块预制费用	250.00	250.00
（2）能源动力费	0.00	无	0.00	0.00
（3）会议、差旅费	500.00	工业废渣实地调研费用	250.00	250.00
（4）文献检索费	0.00	无	0.00	0.00
（5）论文出版费	5000.00	专利或论文发表费用	0.00	5000.00
2. 仪器设备购置费	0.00	无	0.00	0.00
3. 实验装置试制费	0.00	无	0.00	0.00
4. 材料费	4000.00	建筑微粉等试验原料的购买	2000.00	2000.00

结束
