地聚物对水泥的替代在保温切块中的力学性能与孔隙结构的研究

      随着建筑节能标准的不断提高，对保温材料的需求日益增加。保温砌块作为墙体材料，不仅要具备良好的保温隔热性能，还要有合适的力学性能。传统水泥基保温砌块在保温性能优化方面存在一定局限，地聚物材料本身的化学组成和微观结构可能赋予保温砌块更好的保温特性，因此研究地聚物替代水泥的保温砌块符合建筑节能的大趋势。虽然已经知道其在一些方面具有潜在优势，但对于它在替代水泥用于保温砌块时，具体的力学性能变化规律和孔隙结构特征还需要深入研究。这些性能对于保温砌块的质量、耐久性和实际使用效果至关重要，只有清楚了解这些特性，才能更好地将地聚物应用于建筑保温砌块的生产。加气混凝土砌块是一种新型的建筑材料，具有施工便捷和节能环保优势，是目前综合性能高、经济性优越的墙体材料之一，在建筑工程中得到了广泛的应用。这种材料通常由石料、水泥、砂、矿渣、石膏作为基础材料，通过添加地聚物，气凝胶，发气剂、稳泡剂、早强剂等增强材料进行改性制备而成，其中主要是以钙质和硅质材料为基本组分。而工业废渣中含有大量的钙质和硅质材料，若能实现工业废渣能参与加气混凝土砌块的生产，则工业废渣二次利用率能得到显著提高。目前加气混凝土砌块产品存在导热系数高，强度较低，孔隙率大，抗冻性差，适应性差及与砂浆粘结不牢固等不足之处。附加值低、同质化严重，产品质量没有明显优势，无法满足现阶段住房的要求，导致生产加气混凝土的企业面临生存危机。为了解决导热系数高、强度低的问题，计划研究在加气混凝土中加入气凝胶及不同地聚物对其导热系数以及抗压强度的影响，通过正交试验选出性能提升最佳的地聚物，同时协调气凝胶和地聚物的掺量，确定地聚物的掺入比例、制备工艺等因素对这些力学性能的影响规律，以便明确在实际工程应用中，该保温砌块能够承受的荷载范围以及满足相应结构强度要求的条件。例如，研究不同地聚物含量下保温砌块在标准养护龄期后的抗压强度变化，为建筑结构设计提供准确的材料强度参数支持。为了解决抗冻性差以及适应性差的问题 对地聚物加气混凝土砌块材料在潮湿、高温、低温等环境条件下的稳定性能进行评估。孔隙结构大，可以通过扫描电镜观察和孔隙率测试，分析砌块内部孔隙结构的形貌、尺寸分布和连通性，揭示地聚物增强加气混凝土砌块对孔隙结构的影响机制。建设生态文明是中华民族永续发展的千年大计，生态文明建设是我国社会今后发展的长期主旋律，若能将工业废渣和地聚物、气凝胶相结合，制成一种兼具节能环保和整体性能优越的新型加气混凝土砌块，不仅能在建材利用中做到保温隔热、防水隔音、强度高、节能环保的优点，而且能实现工业废渣的二次利用符合发展绿色建材的战略目标，响应了国家绿色发展战略，具有重大意义。

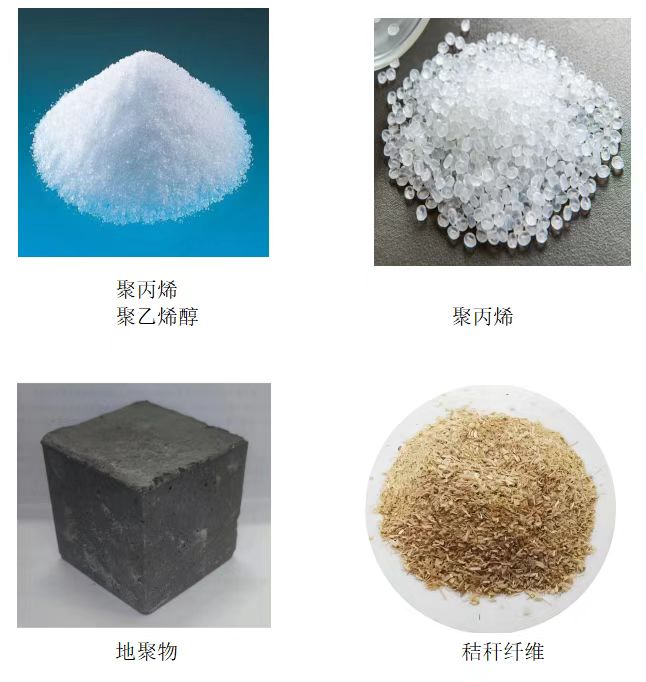

1.基于正交试验确定地聚物类别与最优掺量的研究地聚物的种类繁多，然而仅有部分材料适用于加气混凝土。前期通过实地调研与文献查阅，拟选取环氧树脂、聚乙烯醇等若干种地聚物材料作为主要研究对象。对各个试样进行密度、孔隙率、导热系数等基本参数的测试，最终依据试验结果分析确定最适用于本项目的地聚物材料。在此过程中，运用正交试验方法，以科学、系统地确定地聚物的类别及最优掺量。

2.确定地聚物增强纳米气凝胶工业废渣保温砌块各原材料最优配合比的研究在保温砌块的制备中，不同原材料的配比会导致力学性能、热工性能以及耐腐蚀性能呈现出差异性。为了确定地聚物增强纳米气凝胶工业废渣保温砌块中各原材料的最优配合比，进行正交试验设计与优化。综合考虑保温砌块的目标强度、导热系数、软化系数以及水胶比等多个关键因素，对纳米气凝胶、地聚合物材料、发气剂、石灰、石膏、水泥、工业废渣等原材料的用料比例进行深入研究与分析，以确定能够生产出优质保温砌块的最优配合比方案。

3.新型保温砌块综合性能检测与评价对新型保温砌块进行全面的性能检测与评价至关重要。针对不同龄期、不同尺寸以及不同养护温度下的保温砌块，分别对其力学性能、热工性能以及耐腐蚀性能等多方面进行系统测试。在力学性能方面，测定其抗压强度、抗拉强度等指标，评估砌块在不同使用条件下的承载能力。热工性能方面，测量导热系数、热阻等参数，以确定砌块的保温隔热效果。对于耐腐蚀性能，通过模拟不同腐蚀环境，观察砌块的耐久性和抗腐蚀能力。综合各项测试结果，对该新型保温砌块的各项性能进行深入分析和全面评价，为其在实际工程中的应用提供科学依据。

4.保温砌块内部孔隙结构的宏观检测与微观机理分析该保温砌块内部孔隙结构呈现出复杂多样的特点。在宏观层面，拟采用压汞试验法对保温砌块内部孔隙率进行测试。鉴于纳米气凝胶和发气剂的加入对内部气孔结构的组成有着极大程度的影响，且各种原料经过一系列成型反应后生成物及数量也发生了较大改变，故需对保温砌块进行微观机理分析。通过对砌块样品进行微观表征，参考所得结论，综合分析样品的反应机理与传热机理。

5.建立气凝胶工业废渣保温砌块导热系数计算模型的研究气凝胶工业废渣保温砌块中各组分的含量对其保温性能起着至关重要的作用。为了深入研究其保温性能，拟根据试验数据及微观表征结果建立各成分导热系数模型。由于实验数据有限，不能详尽地分析出样品中各组分含量对各个性能的影响。因此，通过理论方法准确预测其导热系数并对其配比进行优化显得尤为必要。在建立模型的过程中，可以采用多种方法。例如，可以利用热传导方程结合实验数据进行拟合，确定各组分的导热系数参数。同时，考虑到保温砌块内部的孔隙结构对导热性能的影响，可以引入孔隙率等参数，建立与孔隙结构相关的导热系数模型。此外，还可以借鉴已有的导热系数计算模型，并根据保温砌块的特点进行适当的修正和改进。通过建立导热系数计算模型，可以更深入地了解保温砌块的保温性能，为其配比优化提供理论依据。在实际应用中，可以根据不同的使用要求和性能目标，通过调整各组分的含量来优化保温砌块的导热系数，从而提高其保温隔热效果。同时，该模型也可以为保温砌块的设计和生产提供指导，促进其在建筑节能领域的广泛应用。

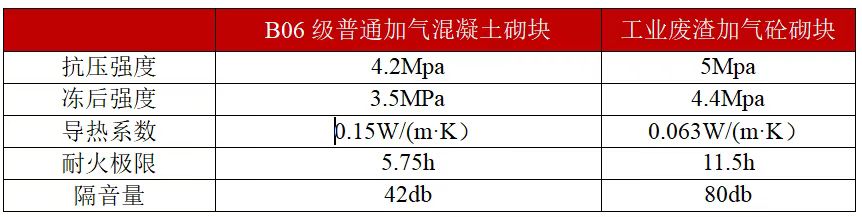

6.进行气凝胶工业废渣保温砌块与同类别保温砌块的对比研究对气凝胶工业废渣保温砌块的保温性能等各项指标，与普通加气混凝土砌块、仅掺加气凝胶的加气混凝土砌块以及仅掺加工业废渣的加气混凝土砌块的性能进行深入比较分析。通过这样的对比研究，为后续该研究成果的实际应用以及气凝胶工业废渣保温砌块的工业化生产提供坚实的依据。

1.气凝胶在建筑行业中应用的研究进展2017年，刘婧等研究了气凝胶与玻化微珠掺量对混凝土保温性能的影响，发现当气凝胶与玻化微珠的质量比为3∶7时，混凝土的导热系数低至0.057 W/（m·K），较对照组的导热系数降低了27%。2018年，黄淮学院赵同义等通过加入SiO₂气凝胶取代部分水泥制备泡沫混凝上，研究SiO₂气凝胶掺量对泡沫混凝土性能的影响，得出随着SiO₂气凝胶掺量的增加，泡沫混凝土的体积密度和导热系数逐渐降低；抗压强度随着掺量的增加总体呈现下降趋势。掺量低于0.5%，抗压强度会略有提高；掺量超过2%，泡沫混凝土的质量吸水率增大，软化系数减小，并且质量吸水率与软化系数具有很好的线性相关。2019年，广州大学李朋威等通过试验制备出最佳配比时超轻隔热气凝胶泡沫混凝土,其导热系数为0.049W/(m·K),密度为198kg/m³,与其它泡沫混凝土的最优值对比结果表明，气凝胶泡沫混凝土导热系数和密度均远远小于其它泡沫混凝土。2019年，天津水泥工业设计研究院李振华等通过调节和控制气凝胶表面的化学环境，制备了稳定的气凝胶/混凝土复合材料。研究表明了了复合材料孔隙率随着气凝胶含量的增加而增大，混凝土的导热系数随着气凝胶含量的增加而减小，当气凝胶含量达到50%时，导热系数可减小至0.32W/(m·K)。2020年，刘振宇等研究了密度分别为170 kg/m3和75 kg/m3的气凝胶对泡沫混凝土性能的影响，结果表明，在掺入气凝胶体积比同为13.1%时，密度75 kg/m3的气凝胶用量较密度170 kg/m3的气凝胶用量减少了44%，泡沫混凝土的密度与导热系数降低了10%，但会对泡沫混凝土的力学性能产生不利影响。2023年，张琳研究发现，在泡沫混凝土中掺入气凝胶，密度和导热性能会有所下降。在一定抗压强度范围内，当泡沫体积达到70%时，超轻气凝胶体积比为13.0%，能得到理想导热系数和密度的泡沫混凝土。等体积采用超轻气凝胶进行填充，在满足泡沫混凝土抗压强度要求的同时，不仅能够提升导热性能，还能减少气凝胶的质量，降低成本，使得超轻泡沫混凝土得到更加广泛的应用。

2.地聚物材料国内外研究现状和发展动态2015年，科延大学Deb. P. S等研究了不同掺量纳米SiO2对常温养护地聚合物净浆强度的影响,做了三个系列的试验,即粉煤灰+NS组、40%粉煤灰+60%矿渣组、60%粉煤灰+40%波特兰水泥组,结果表明各组初凝和终凝时间都随掺量的增加而减小。实验表明，地聚物的凝固时间可以通过含量的配比来大大提高，这对于施工过程是及其重要的一方面。2015年，中国产权局专利局杨凌艳研究发现：矿渣基地聚物，能聚合生成类似于水泥水化产物的C-(A)-S-H凝胶；金红石型纳米TiO2的掺入可增强矿渣基地聚物的力学性能，28天抗压强度与抗折强度分别比没有掺入纳米TiO2的增加了9.4%和15.1%;纳米SiO2及锐钛矿型纳米TiO2两组的收缩率相近且高于基准值，而金红石型纳米TiO2的掺入则干燥收缩率降低21.1%;金红石型纳米TiO2的掺入，使28天总孔隙率降低至基准组的69.5%、介孔含量降低至59.6%，表明了地聚物的强度相比于普通混凝土要更强。2016年，科延大学Deb.P.S等人继续研究在粉煤灰单掺或粉煤灰掺量为15%或10%的矿物聚合物砂浆中加入纳米SiO2后发现：可降低砂浆的孔隙率，提高砂浆的微观结构致密度；纳米SiO2对20 ℃养护的粉煤灰地聚合物砂浆的流动性、强度、吸附性能和耐酸性能有影响，纳米SiO2降低了吸附性能、增加了混合物的抗压强度；添加2%的纳米SiO2后，酸溶液浸泡90天后混合物的平均质量损失从开始的6.0%降低到1.9%,表明纳米SiO2在酸性溶液中浸泡后强度损失明显降低。从研究发现中，表明地聚物有着很理想的孔隙率，对于抗渗性和耐久性是及其重要的。2023年，石河子大学潘定未研究提高固废基发泡地聚物的保温能力，探究保温填料对固废基发泡地聚物性能的影响。探究了 EPS 颗粒和中空玻璃微珠（HGB）对流动性、抗压强度、导热系数及孔结构的影响。EPS 颗粒与 HGB 均能降低导热系数，但会对力学性能产生不同程度的负面影响。EPS 颗粒由于与泡沫间的气压差，引起泡沫合并，造成孔径变大；而HGB 由于对流动性的负面影响，导致泡沫破裂、连通孔增多。微硅粉可以促进水化，同时优化孔结构。由于固废基发泡地聚物自保温砌块是多孔结构，具有多孔材料吸水率大的缺点，使用防水剂 SHP-50（0.75%）可使吸水率达到标准。 2023年，内蒙古大学张德研究发现以高炉矿渣、粉煤灰、电石渣和 NaOH 协同制备的路用多源地聚物胶凝材料是可行的。该材料不但实现了大宗量工业固废的资源化利用和基于地聚物水化过程中 Ca2+和 Na+协同作用机理的优化配比设计，而且还减少道路材料的工程成本和 CO2 量的排放。

1.纳米气凝胶、地聚合物材料与工业废渣相结合制备新型保温砌块纳米气凝胶获得了“世界上最轻的固体”吉尼斯纪录，密度极低，气凝胶中空气比例占到了99.8%，这种新材料非常坚固耐用，最高能承受1400摄氏度的高温，绝缘能力比最好的玻璃地聚物强39倍，热导率非常低，是一种理想的隔热隔声材料。将纳米气凝胶掺入工业废渣保温隔热砌块中可大大提升砌块的保温隔热、抗冻、吸声隔音、耐火等性能，降低建筑的能耗，推动绿色建筑的发展。除此之外，由于气凝胶材料极低的密度，掺入砌块中可使砌块更加轻质，内部气孔结构更加理想，砌体的抗震性也得到一定程度的提升。地聚物混凝土是一种近年来国际上研究非常活跃的材料，由一种重复的硅酸盐单元组成的无定型或半晶状结构无机聚合物。它是以偏高岭土粘土、工业废渣或矿渣，以及碱激发剂为原料，在较低的温度条件下，通过化学反应得到的一种新材料。在研究发展方面，地聚物混凝土因其独特的性能而备受关注。力学方面：地聚物混凝土长期强度可超过普通混凝土，最高抗压强度能达到100MPa以上。抗拉方面：地聚物混凝土其内部的化学键结构使其能够更好地抵抗拉伸应力，减少裂缝的产生，对于结构的抗裂性能提升有重要作用。耐久性方面：因为其特殊的化学结构、更细化的孔隙结构、较低的孔隙率，使得地聚物混凝土具有良好的抗化学侵蚀性、抗碳化性、抗渗性和抗冻性。环保方面：地聚物混凝土主要利用固体废弃物作为原料。所以可以达到固体废物利用、减少碳排放的作用。在使用途径方面，依据地聚物混凝土良好的特性，可用于建筑结构（高层建筑、地下结构）、道路基础结构（桥梁工程、道路工程）、特殊工业环境（化工建筑、冶金行业）、海洋工程（海岸防护结构、海岸平台基础）。总的来说，地聚物混凝土的研究发展已经取得了显著的成果，其优异的性能和广泛的应用前景使其成为建筑材料领域的研究热点。未来，随着技术的不断进步和应用领域的不断拓展，地聚物混凝土的研究和应用将会更加广泛和深入。

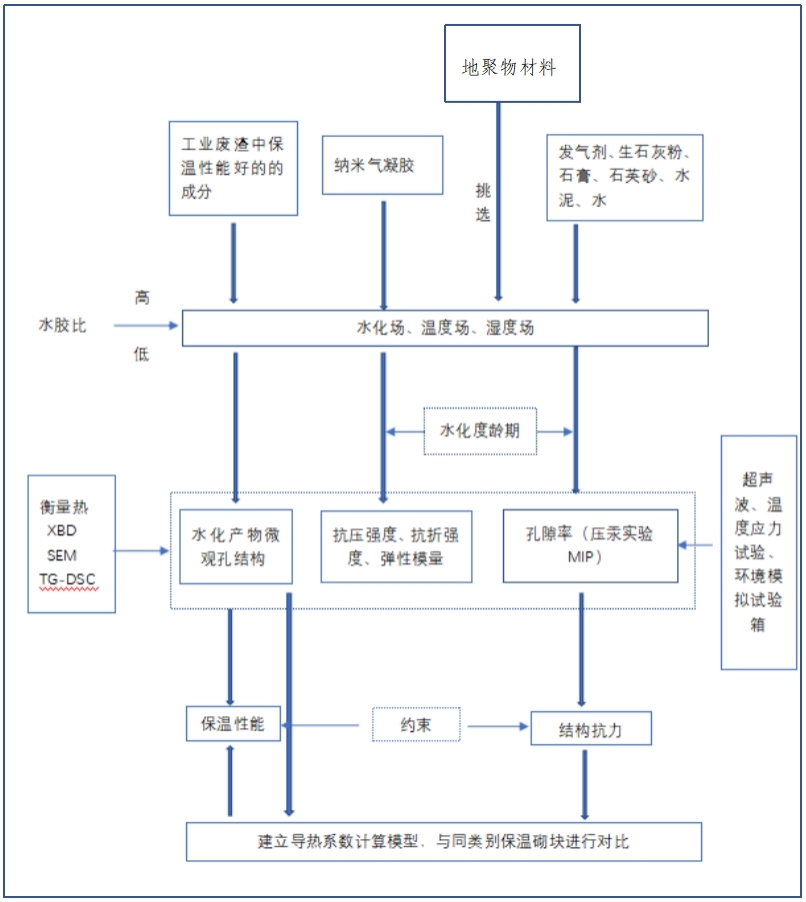

2.纳米气凝胶、地聚物材料对保温砌块内部孔隙结构的影响特征规律研究项目重点对保温砌块内部孔隙结构进行宏观和微观研究。试验设置了不同纳米气凝胶、地聚物材料掺量对保温砌块的保温性能及强度的影响，不同掺量下，采用SEM扫描电镜对砌块切片进行微观扫描，观察其内部纳米多孔结构，了解孔隙分布情况，掌握气孔结构及内部组成，从微观角度解释材料保温隔热的原理及特征规律。3.地聚物替代水泥的保温砌块力学性能及孔隙结构研究系统的建立导热系数是纳米气凝胶地聚物工业废渣加气混凝土保温隔热性能的重要参数。通过假设气凝胶工业废渣加气混凝土是由水泥基、气凝胶颗粒、工业废渣颗粒和封闭气孔四相组成，是包含毫米、微米、纳米多级孔径结构的多孔材料。建立一种气凝胶加气混凝土的物理结构（气凝胶及工业废渣颗粒随机分布在水泥基质中，然后与气泡混合，使其随机分布在水泥基质与气凝胶工业废渣混合物中），使其最接近真实的情况。基于假设的物理模型和各组分的微观结构再结合有效介质（EMT）及Hamilton-Crosser等模型给出气凝胶工业废渣加气混凝土导热系数的预测结果。对所得结果进行实验验证，检测其预测准确性。基于上述模型并针对寒冷地区住宅建筑隔热保温的需求，仿真模拟出产品的实际应用效果，项目创新性提出了保温砌块墙体系统。通过查询规范和对环境条件的分析得到了自保温砌块墙体主体部位、结构性热桥部位和构成的整墙体系统的构造设计。BIM软件为产品应用的建筑墙体在热力分析、力学承载及声学消音等方面提供了良好的解决方案。相比于绘制热模型、手动分配材料和边界条件、计算后的创建报告的常见传统方法，BIM方案需要软件少，耗时短，提供的模型数据质量高，可自动执行热桥和建筑模拟分析。团队将从实验得到的产品各项性能输入设计好建筑模型中，对设置好的墙体进行分析。通过此系统的预测结果对气凝胶地聚物增强工业废渣加气混凝土进行配比优化，不仅为此类混凝土保温隔热性能的深入研究提供了支持，而且大大提高了试验的效率。

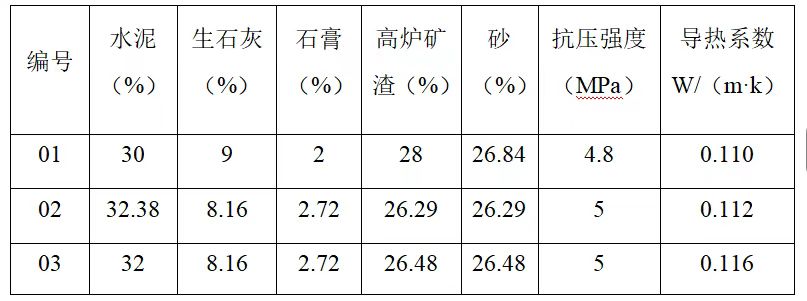

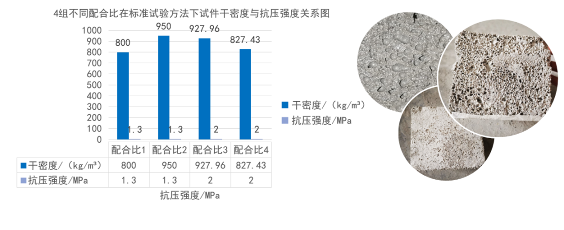

       (1)地聚物材料种类繁多，添加进加气混凝土后其性能出现较大的区别，如何挑选其中最适合制备保温砌块的地聚合物材料及其掺量是本项目研究首要解决的问题。根据前期数据收集整理与分析，制定正交试验，制样检测，挑选其中保温隔热性能好的材料及其掺量。

（2）在保温与强度之间找到平衡点。加入气凝胶后，保温砌块的保温性能得到大幅提高，但同时需保证各强度指标等满足《砌体结构设计规范》（GB50003-2011）要求。需寻找气凝胶的最优掺量，初步确定掺入的气凝胶占质量分数为0%、1%、2%、3%、4%，视后期试验情况进行调整。

（3）内部孔隙情况在较大程度上决定了保温砌块的保温性能，如何能够深入研究保温砌块内部孔隙情况，拟将重点放在微观机理研究。采用SEM扫描电子显微镜对砌块进行微观表征，得到孔隙率、孔径分布及内部组成结构，通过样品的SEM图反映出其内部的形貌、组成及晶体结构；借助XRD对样品进行X射线衍射，分析其衍射图谱，获得样品中的成分、样品内部原子或分子的结构及形态。

（4）准确地预测其导热系数、对其配比进行优化，对于纳米气凝胶工业废渣加气混凝土保温隔热性能的研究是极其有必要的。通过假设气凝胶工业废渣加气混凝土是由水泥基、气凝胶颗粒、工业废渣颗粒和封闭气孔四相组成的多孔材料，建立一种气凝胶加气混凝土的物理结构，使其最接近真实的情况。基于假设的物理模型和各组分的微观结构再结合有效介质（EMT）等模型给出气凝胶工业废渣加气混凝土导热系数的预测结果。对所得结果进行实验验证，检测其预测准确性。

（5）保温砌块实际应用，工业化生产。拟基于导热系数模型建立保温墙体分析系统，并在周边需保温隔热的建筑中进行实际应用，试点操作。

（6）我国南北方气候存在较大差异，北方地区相对寒冷，混凝土容易出现冻胀现象，因此北方建筑墙体不仅要保证保温还需注重抗冻，如将本项目研究成果应用于北方，拟调整保温砌块各成分比例，且有文献表明，一般情况下材料抗冻性与保温性正相关。

3.预期成果

（1）通过正交试验研究优化得到一组保温砌块的最优配合比；

（2）通过试验研究得到气凝胶材料、地聚合物材料的掺量对砌块力学、热工、耐腐蚀等性能的影响；

（3）通过微观结构与反应机理分析得到微观物质结构及孔隙组成对砌块性能的影响，分析得到样品传热机理，揭示反应的实质；

（4）建立各组分的导热系数计算模型并构建保温墙体分析系统；（5）将砌块用于墙体砌筑当中，通过试验研究，最终能够给出砌体的性能评价；

（6）完成《地聚合物增强工业废渣保温砌块保温性能及孔隙结构研究》研究报告一份；

（7）公开发表1～2篇中文核心研究论文；

（8）申请发明专利或实用新型专利1～2项。

2024年12月

查阅收集国内外相关资料，进一步确定研究内容，制定详细研究计划。

2025年1月-2月

实际现场调研，寻找地聚合物材料，对重点研究对象性能参数进行实验测试并筛选；购买试验所需材料，确定实验场地、实验仪器，熟悉实验操作。

2025年2月-3月

进行试验，进行纳米气凝胶地聚合物增强工业废渣混凝土保温节能砌块制作。

2025年4月

测试保温节能砌块的导热系数、抗压强度、抗折强度等指标，通过试验数据反馈对试验过程中的问题进行修正和优化。

2025年5月

检测此新型保温砌块的保温性能等指标，得出部分因素对砌块性能的影响，作出综合性能评价。

2025年6月

对不同气凝胶和地聚合物材料掺量的保温砌块切面样品进行电镜扫描，分析其内部孔隙率及微观结构。

2025年7月

建立导热系数计算模型并构建保温砌块墙体系统，与同类别保温砌块进行对比。

2025年8月

对试验数据汇总并分析，制作相应图表，参看专业文献，拟得出结论。

2025年9月-10月

初步撰写结题报告，开始撰写论文及专利申请。

2025年11月-12月

对研究进行完善，结题报告定稿，答辩，进行产品推广应用。

未选择文件
